কিভাবে হিস্টেরেসিস সার্কিট কর্মক্ষমতা, স্থিতিশীলতা, এবং দক্ষতা প্রভাবিত করে
2026-05-14 124

হিস্টেরেসিস ইলেকট্রনিক্সের একটি গুরুত্বপূর্ণ ধারণা যা ব্যাখ্যা করে কেন কিছু সিস্টেম তাদের পূর্ববর্তী অবস্থার উপর ভিত্তি করে ভিন্নভাবে প্রতিক্রিয়া জানায়।প্রতিটি ছোট ইনপুট পরিবর্তনের সাথে সাথে প্রতিক্রিয়া দেখানোর পরিবর্তে, হিস্টেরেটিক সিস্টেমগুলি একটি মেমরি প্রভাব ব্যবহার করে যা স্থিতিশীলতা উন্নত করতে এবং অবাঞ্ছিত সুইচিং কমাতে সাহায্য করে।এই আচরণটি তুলনামূলক, স্মিট ট্রিগার, চৌম্বকীয় সিস্টেম এবং পাওয়ার ইলেকট্রনিক্সে আরও নির্ভরযোগ্য সার্কিট অপারেশন তৈরি করতে ব্যাপকভাবে ব্যবহৃত হয়।হিস্টেরেসিস কীভাবে কাজ করে তা বোঝা কর্মক্ষমতা, দক্ষতা এবং ব্যবহারিক ইলেকট্রনিক ডিজাইনের উপর এর প্রভাব ব্যাখ্যা করতে সাহায্য করে।

ক্যাটালগ

ইলেকট্রনিক সার্কিটে হিস্টেরেসিস কি?

ইলেকট্রনিক সার্কিটগুলিতে হিস্টেরেসিস এমন একটি অবস্থাকে বোঝায় যেখানে সিস্টেম আউটপুট শুধুমাত্র বর্তমান ইনপুট অবস্থার উপর নয় বরং পূর্ববর্তী অপারেটিং অবস্থার উপরও নির্ভর করে।একটি একক সুইচিং থ্রেশহোল্ড ব্যবহার করার পরিবর্তে, হিস্টেরেটিক সিস্টেমগুলি সাধারণত পৃথক সক্রিয়করণ এবং নিষ্ক্রিয়করণ পয়েন্টগুলির সাথে কাজ করে।এই থ্রেশহোল্ডগুলির মধ্যে পার্থক্য একটি হিস্টেরেসিস উইন্ডো গঠন করে।

ব্যবহারিক ইলেকট্রনিক্সে, হিস্টেরেসিস একটি মেমরি প্রভাব তৈরি করে।একবার কোনো যন্ত্রের অবস্থা পরিবর্তন হলে, ইনপুট অবস্থার বিপরীত দিকে সামান্য ওঠানামা করলে তা অবিলম্বে বিপরীত হয় না।এই আচরণ সিস্টেমগুলিকে পরিবর্তিত পরিস্থিতিতে আরও অনুমানযোগ্য অপারেশন বজায় রাখার অনুমতি দেয়।

হিস্টেরেসিস ব্যাপকভাবে ব্যবহৃত হয়:

• তুলনাকারী সার্কিট

• স্মিট ট্রিগার করে

• পাওয়ার ইলেকট্রনিক্স

• চৌম্বকীয় স্টোরেজ সিস্টেম

• শিল্প নিয়ন্ত্রণ ব্যবস্থা

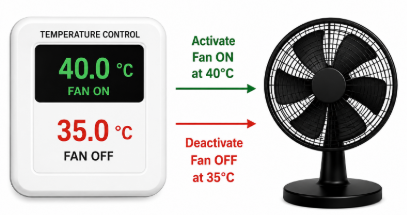

চিত্র- 2. স্থিতিশীল অপারেশনের জন্য পৃথক অন এবং অফ থ্রেশহোল্ড ব্যবহার করে তাপমাত্রা-নিয়ন্ত্রিত ফ্যান

যেমন, একটি কুলিং ফ্যান সক্রিয় হতে পারে 40°C কিন্তু তাপমাত্রা নিচে নামা পর্যন্ত সক্রিয় থাকুন 35°C.বিভিন্ন ব্যবহার করে চালু এবং থ্রেশহোল্ড বন্ধ একটি সেট পয়েন্টের কাছাকাছি অপারেটিং অবস্থার ওঠানামা হলে দ্রুত সাইক্লিং প্রতিরোধ করে।

হিস্টেরেসিস ছাড়া, থ্রেশহোল্ড স্তরের কাছাকাছি অপারেটিং সিস্টেমগুলি ছোট সংকেত v ariat আয়নগুলিতে ক্রমাগত প্রতিক্রিয়া দেখাতে পারে।এই আচরণ রিলে চ্যাটার, মিথ্যা ট্রিগারিং, অস্থির অপারেশন, এবং অত্যধিক সুইচিং কার্যকলাপ তৈরি করতে পারে।

অস্থির অবস্থার মধ্যে স্থিতিশীল সিদ্ধান্ত গ্রহণকে সমর্থন করার ক্ষমতার কারণে, আধুনিক ইলেকট্রনিক ডিজাইনে হিস্টেরেসিস একটি গুরুত্বপূর্ণ নীতি হিসাবে রয়ে গেছে।

কিভাবে হিস্টেরেসিস বাস্তব সিস্টেমে কাজ করে

চিত্র-3. রিলে স্যুইচিং আচরণ একটি হিস্টেরেসিস উইন্ডোর সাথে আলাদাভাবে চালু এবং বন্ধ থ্রেশহোল্ড দেখাচ্ছে

হিস্টেরেসিসের সবচেয়ে সহজ উদাহরণগুলির মধ্যে একটি রিলে অপারেশনে উপস্থিত হয়।

কল্পনা ক 12V রিলে একটি পরিবর্তনশীল বিদ্যুৎ সরবরাহের সাথে সংযুক্ত।

রিলে সুইচিং আচরণ

• ভোল্টেজ ধীরে ধীরে 0V থেকে বৃদ্ধি পায়

• রিলে প্রায় 11V এ সক্রিয় হয়

• ভোল্টেজ ধীরে ধীরে হ্রাস পায়

• রিলে সক্রিয় থাকে

• রিলে অবশেষে 9V এর কাছে বন্ধ হয়ে যায়

সক্রিয়করণ এবং নিষ্ক্রিয়করণ ভোল্টেজের মধ্যে পার্থক্যকে বলা হয় হিস্টেরেসিস উইন্ডো.

ছোট ভোল্টেজ পরিবর্তনে অবিলম্বে সাড়া না দিয়ে রিলে সাময়িকভাবে তার আগের অবস্থা ধরে রাখে।বৈদ্যুতিক শব্দ, ভোল্টেজ লহর, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) এবং তাপীয় ওঠানামা দ্বারা প্রভাবিত সিস্টেমগুলিতে এই একই নীতিটি উপস্থিত হয়।এই ব্যাঘাতগুলি সংকেত এবং অপারেটিং অবস্থার মধ্যে ছোট v ariat আয়ন প্রবর্তন করতে পারে, হিস্টেরেসিস ছাড়া স্থিতিশীল থ্রেশহোল্ড আচরণ বজায় রাখা আরও কঠিন করে তোলে।

হিস্টেরেসিস ওঠানামা অবস্থার অধীনে থ্রেশহোল্ড সিদ্ধান্তগুলিকে স্থিতিশীল করে এবং অত্যধিক স্যুইচিং ইভেন্টগুলি হ্রাস করে যা উপাদানের জীবনকালকে ছোট করতে পারে।এই কারণেই হিস্টেরেসিস ইচ্ছাকৃতভাবে অনেক আধুনিক ইলেকট্রনিক সিস্টেমে অন্তর্ভুক্ত করা হয়েছে।

হিস্টেরেসিস এর মূল নীতি এবং কারণ

হিস্টেরেসিস এর সংজ্ঞায়িত বৈশিষ্ট্য হল স্মৃতি আচরণ.একটি হিস্টেরেটিক সিস্টেম বর্তমান অবস্থা এবং পূর্বের অপারেটিং অবস্থা উভয় অনুযায়ী সাড়া দেয়।ফলস্বরূপ, ইনপুট বৃদ্ধি এবং ইনপুট হ্রাস বিভিন্ন প্রতিক্রিয়া পথ অনুসরণ করে।

এটি বৈশিষ্ট্য তৈরি করে হিস্টেরেসিস লুপ.

হার-নির্ভর বনাম হার-স্বাধীন হিস্টেরেসিস

বৈশিষ্ট্য	হার-স্বাধীন	হার-নির্ভর
প্রতিক্রিয়া	বেশিরভাগই অপরিবর্তিত	গতির সাথে পরিবর্তিত হয়
সংবেদনশীলতা	কম	উচ্চ
সাধারণ অ্যাপ্লিকেশন	স্থায়ী চুম্বক	পাওয়ার ইলেকট্রনিক্স
ইঞ্জিনিয়ারিং ব্যবহার	চৌম্বক ধারণ	ডায়নামিক সুইচিং বিশ্লেষণ

হিস্টেরেসিস এর প্রধান কারণ

• চৌম্বক ডোমেন প্রান্তিককরণ

চৌম্বকীয় পদার্থে, মাইক্রোস্কোপিক চৌম্বকীয় ডোমেনগুলি বহিরাগত চৌম্বক ক্ষেত্র সরানোর পরেও আংশিকভাবে সারিবদ্ধ থাকতে পারে।এই অবশিষ্ট প্রান্তিককরণ একটি মেমরি প্রভাব তৈরি করে যা চৌম্বকীয় হিস্টেরেসিস আচরণে অবদান রাখে।

• চার্জ ট্র্যাপিং

সেমিকন্ডাক্টর ডিভাইসগুলিতে, আটকে থাকা বৈদ্যুতিক চার্জগুলি প্রতিক্রিয়া পরিবর্তন করতে বিলম্ব করতে পারে এবং ডিভাইসের আচরণকে আংশিকভাবে পূর্ববর্তী বৈদ্যুতিক অবস্থার উপর নির্ভর করতে পারে।এই প্রভাবটি সাধারণত মেমরি প্রযুক্তি এবং ট্রানজিস্টর-ভিত্তিক সিস্টেমে পরিলক্ষিত হয়।

• যান্ত্রিক এবং তাপীয় প্রভাব

যান্ত্রিক আন্দোলন এবং তাপমাত্রা v ariat আয়ন ইনপুট এবং আউটপুট আচরণের মধ্যে বিলম্বিত প্রতিক্রিয়া প্রবর্তন করতে পারে।এই প্রভাবগুলি প্রায়ই রিলে, সেন্সর এবং তাপমাত্রা-নিয়ন্ত্রিত সিস্টেমগুলিতে পরিলক্ষিত হয় যেখানে শারীরিক পরিবর্তনগুলি সিস্টেমের কার্যকারিতাকে প্রভাবিত করে।

• ইতিবাচক প্রতিক্রিয়া

অনেক ইলেকট্রনিক সার্কিট ইচ্ছাকৃতভাবে ফিডব্যাক নেটওয়ার্কের মাধ্যমে হিস্টেরেসিস তৈরি করে।ইতিবাচক প্রতিক্রিয়া থ্রেশহোল্ড পরিবর্তন করে এবং আরও নিয়ন্ত্রিত আচরণ তৈরি করতে সহায়তা করে।পরিবর্তিত পরিস্থিতিতে সিগন্যালের স্থায়িত্ব উন্নত করতে এই পদ্ধতিটি তুলনামূলক, শ্মিট ট্রিগার এবং অপারেশনাল এমপ্লিফায়ার সার্কিটে ব্যাপকভাবে ব্যবহৃত হয়।

ম্যাগনেটিক হিস্টেরেসিস লুপ বোঝা

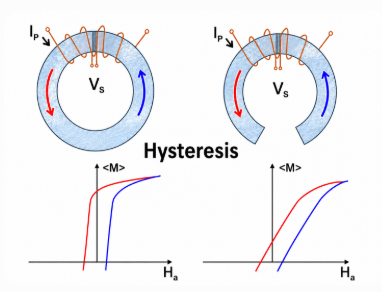

চিত্র 4. ম্যাগনেটিক হিস্টেরেসিস লুপ চৌম্বকীয় ক্ষেত্র পরিবর্তনের সময় বিভিন্ন চৌম্বককরণ পথ দেখায়

চৌম্বকীয় পদার্থ হিস্টেরেসিস আচরণের একটি স্পষ্ট উদাহরণ প্রদান করে।ম্যাগনেটিক হিস্টেরেসিস ঘটে যখন উপাদানগুলি একটি বাহ্যিক চৌম্বক ক্ষেত্র অপসারণের পরে চুম্বককরণ ধরে রাখে।

ফেরোম্যাগনেটিক উপকরণ যেমন লোহা, নিকেল, কোবাল্ট, এবং সিলিকন ইস্পাত প্রাকৃতিকভাবে এই প্রভাব প্রদর্শন করে কারণ অভ্যন্তরীণ চৌম্বকীয় ডোমেনগুলি ক্ষেত্রের অবস্থার পরিবর্তনের পরেও আংশিকভাবে সারিবদ্ধ থাকতে পারে।

হিস্টেরেসিস লুপ বোঝা

হিস্টেরেসিস লুপ এর মধ্যে সম্পর্ক বর্ণনা করে:

• চৌম্বক ক্ষেত্রের শক্তি (H)

• চৌম্বক প্রবাহের ঘনত্ব (B)

B = f(H)

চৌম্বকীয় ক্ষেত্র বৃদ্ধি এবং হ্রাস বিভিন্ন পথ অনুসরণ করে, একটি বন্ধ লুপ তৈরি করে যা চৌম্বকীয় মেমরি আচরণকে চিত্রিত করে।একটি বিস্তৃত হিস্টেরেসিস লুপ সাধারণত বৃহত্তর শক্তির ক্ষতি, তাপ উৎপাদন বৃদ্ধি এবং সামগ্রিক দক্ষতা হ্রাস নির্দেশ করে।

ট্রান্সফরমার, মোটর এবং পাওয়ার সিস্টেমের ডিজাইনের সময় হিস্টেরেসিস কার্ভগুলি ঘনিষ্ঠভাবে পরীক্ষা করা হয় কারণ অত্যধিক ক্ষতি দীর্ঘমেয়াদী তাপীয় চাপ তৈরি করতে পারে।

ব্যবহারিক সুইচ-মোড পাওয়ার সাপ্লাইতে, ফেরাইট উপকরণগুলিকে প্রায়ই পছন্দ করা হয় কারণ উচ্চ-ফ্রিকোয়েন্সি অপারেশনের অধীনে সিলিকন ইস্পাত ক্ষতি যথেষ্ট বৃদ্ধি পায়।

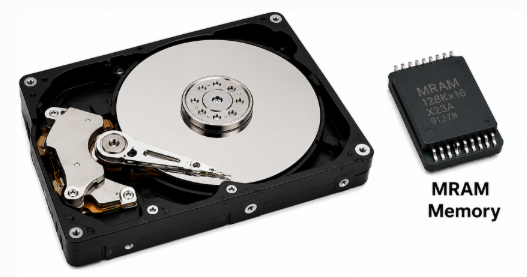

চিত্র-5. ডাটা ধরে রাখার জন্য হিস্টেরেসিস ব্যবহার করে ম্যাগনেটিক স্টোরেজ ডিভাইস

ডেটা স্টোরেজ এ ম্যাগনেটিক হিস্টেরেসিস

হার্ড ড্রাইভ এবং চৌম্বকীয় মেমরি প্রযুক্তি হিস্টেরেসিসের উপর নির্ভর করে।যেহেতু চৌম্বকীয় পদার্থগুলি শক্তি অপসারণের পরে চুম্বকীয়করণ ধরে রাখে, তথ্য অবিচ্ছিন্ন বৈদ্যুতিক শক্তি ছাড়াই সঞ্চিত থাকে।

হার্ড ড্রাইভ, চৌম্বকীয় টেপ সিস্টেম এবং ম্যাগনেটোরেসিস্টিভ র্যান্ডম-অ্যাক্সেস মেমরি (MRAM) প্রযুক্তি থেকে সাধারণ ব্যবহারের পরিসর, যার সবকটিই ডেটা ধারণ এবং অভোলাটাইল স্টোরেজ ক্ষমতার জন্য চৌম্বকীয় হিস্টেরেসিস উপর নির্ভর করে।

চৌম্বকীয় মূল উপাদান এবং দক্ষতা তুলনা

মূল উপাদান নির্বাচন সরাসরি হিস্টেরেসিস ক্ষতি, দক্ষতা, তাপ উত্পাদন, এবং ট্রান্সফরমার এবং সুইচিং সিস্টেমে দীর্ঘমেয়াদী কর্মক্ষমতা প্রভাবিত করে।পারমাণবিক গঠন, জবরদস্তি, ব্যাপ্তিযোগ্যতা এবং চৌম্বকীয় ধারণ বৈশিষ্ট্যের v ariat আয়নগুলির কারণে বিভিন্ন পদার্থ চৌম্বক ক্ষেত্রের প্রতি ভিন্নভাবে প্রতিক্রিয়া জানায়।এই পার্থক্যগুলি ট্রান্সফরমার, ইন্ডাক্টর, সুইচিং পাওয়ার সাপ্লাই, বৈদ্যুতিক মোটর এবং উচ্চ-ফ্রিকোয়েন্সি পাওয়ার সিস্টেমে বিশেষভাবে গুরুত্বপূর্ণ হয়ে ওঠে।

কমন ম্যাগনেটিক কোর ম্যাটেরিয়ালের তুলনা

উপাদান	ফ্রিকোয়েন্সি	আপেক্ষিক মূল ক্ষতি	আপেক্ষিক খরচ	সাধারণ অ্যাপ্লিকেশন
সিলিকন ইস্পাত	50-60 Hz	পরিমিত	কম	ইউটিলিটি ট্রান্সফরমার, মোটর
ফেরাইট	kHz–MHz	কম	মাঝারি	এসএমপিএস, আরএফ সার্কিট, ইএমআই দমন
নিরাকার ধাতু	50-400 Hz	খুব কম	উচ্চ	শক্তি-দক্ষ ট্রান্সফরমার

যদিও সমস্ত উপকরণ চৌম্বকীয় ক্রিয়াকলাপকে সমর্থন করে, তাদের কার্যকারিতা ব্যবহারিক পরিস্থিতিতে যথেষ্ট পরিবর্তিত হতে পারে।উপাদান নির্বাচন প্রায়ই শুধুমাত্র তাত্ত্বিক কর্মক্ষমতা চেয়ে অপারেটিং প্রয়োজনীয়তার উপর নির্ভর করে।

যেমন, ইউটিলিটি ট্রান্সফরমারগুলি প্রায়শই সিলিকন ইস্পাত ব্যবহার করে কারণ এর ব্যয় কার্যকারিতা এবং দীর্ঘ-স্থাপিত নির্ভরযোগ্যতা।উচ্চ-ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই সাধারণত ফেরাইট ব্যবহার করে কারণ এর উচ্চ বৈদ্যুতিক প্রতিরোধের কারণে এডি-কারেন্ট লস কমে যায়।শক্তি-দক্ষ ট্রান্সফরমারগুলি ক্রমবর্ধমান নিরাকার পদার্থ ব্যবহার করে কারণ কম ক্ষতি দীর্ঘমেয়াদী কর্মক্ষমতা উন্নত করতে পারে।এই ট্রেডঅফগুলি বোঝা তাপীয় আচরণ, দক্ষতার লক্ষ্য এবং অপারেটিং প্রয়োজনীয়তাগুলির ভারসাম্য বজায় রাখতে সহায়তা করে।

নরম বনাম হার্ড চৌম্বকীয় উপকরণ

চৌম্বকীয় পদার্থগুলিকে সাধারণত নরম এবং শক্ত বিভাগে বিভক্ত করা হয় কত সহজে তারা চুম্বকীয় এবং চুম্বকীয় হয়ে যায়।

সম্পত্তি	নরম চৌম্বকীয় পদার্থ	কঠিন চৌম্বকীয় পদার্থ
জবরদস্তি	কম	উচ্চ
হিস্টেরেসিস ক্ষতি	নিম্ন	উচ্চতর
প্রধান ব্যবহার	ট্রান্সফরমার	স্থায়ী চুম্বক
ডেটা ধারণ	কম	উচ্চ

নরম চৌম্বকীয় পদার্থ তুলনামূলকভাবে কম শক্তি ইনপুট সহ চৌম্বকীয় অবস্থার দ্রুত পরিবর্তন করতে পারে।এগুলি ট্রান্সফরমার এবং ইন্ডাক্টরগুলিতে পছন্দ করা হয় যেখানে বারবার চৌম্বকীয় সাইকেল চালানো হয়।

শক্ত চৌম্বকীয় পদার্থগুলি চুম্বককরণকে প্রতিরোধ করে এবং দীর্ঘ সময়ের জন্য চৌম্বকীয় বৈশিষ্ট্য বজায় রাখে।এই উপকরণগুলি সাধারণত স্থায়ী চুম্বক এবং চৌম্বকীয় স্টোরেজ সিস্টেমে ব্যবহৃত হয়।

ব্যবহারিক নির্বাচন বিবেচনা

একটি চৌম্বকীয় মূল উপাদান নির্বাচন করা কেবলমাত্র সর্বনিম্ন হিস্টেরেসিস ক্ষতি সহ বিকল্পটি বেছে নেওয়ার চেয়ে আরও বেশি কিছু জড়িত।উপাদান নির্বাচন অপারেটিং ফ্রিকোয়েন্সি, তাপীয় অবস্থা, দক্ষতা লক্ষ্য, আকারের সীমাবদ্ধতা, পাওয়ার হ্যান্ডলিং প্রয়োজনীয়তা এবং সামগ্রিক খরচের মতো ব্যবহারিক বিবেচনার উপরও নির্ভর করে।এই কারণগুলি সম্মিলিতভাবে কার্যকারিতা, নির্ভরযোগ্যতা এবং নির্দিষ্ট অ্যাপ্লিকেশনের জন্য উপযুক্ততাকে প্রভাবিত করে।

যেমন, একটি উচ্চ-ফ্রিকোয়েন্সি সুইচিং পাওয়ার সাপ্লাই সাধারণত ফেরাইট কোর থেকে উপকৃত হয় কারণ দ্রুত স্যুইচিংয়ের সময় কম ক্ষতি হয়।ইতিমধ্যে, স্ট্যান্ডার্ড গ্রিড ফ্রিকোয়েন্সিতে কাজ করা ইউটিলিটি ট্রান্সফরমারগুলি খরচ দক্ষতা এবং প্রমাণিত নির্ভরযোগ্যতার কারণে সিলিকন ইস্পাত ব্যবহার চালিয়ে যেতে পারে।

উপাদান নির্বাচন সরাসরি দীর্ঘমেয়াদী দক্ষতা, তাপ আচরণ, এবং সামগ্রিক সিস্টেম কর্মক্ষমতা প্রভাবিত করে।এই ট্রেডঅফগুলি বোঝার মাধ্যমে আপনি চৌম্বকীয় উপাদানগুলি বেছে নিতে পারবেন যা প্রয়োগের প্রয়োজনীয়তাগুলিকে আরও ভালভাবে মেলে৷

সেমিকন্ডাক্টর ডিভাইসে হিস্টেরেসিস

চিত্র-6. SCR এবং TRIAC ডিভাইসগুলি স্যুইচিং অ্যাপ্লিকেশনে ব্যবহৃত

থাইরিস্টর হল সেমিকন্ডাক্টর সুইচিং ডিভাইস যা হাই-ভোল্টেজ এবং হাই-কারেন্ট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।প্রচলিত ট্রানজিস্টরগুলির বিপরীতে যা ক্রমাগত সংকেত নিয়ন্ত্রণে সাড়া দেয়, থাইরিস্টররা একটি ল্যাচিং প্রক্রিয়া ব্যবহার করে যা সক্রিয়করণের পরে ডিভাইসটিকে পরিবাহী থাকতে দেয়।

এই অপারেটিং আচরণ একটি মেমরি বৈশিষ্ট্য তৈরি করে কারণ ডিভাইসের আউটপুট আংশিকভাবে তার পূর্ববর্তী অবস্থার উপর নির্ভর করে।একবার ট্রিগার হয়ে গেলে, পরিবাহন চলতে থাকে যতক্ষণ না অপারেটিং অবস্থা নির্দিষ্ট বৈদ্যুতিক সীমার নিচে নেমে আসে।

কিভাবে ল্যাচিং আচরণ কাজ করে

ডিভাইস যেমন সিলিকন নিয়ন্ত্রিত রেকটিফায়ার (এসসিআর) এবং TRIACs ল্যাচিং এবং বর্তমান বৈশিষ্ট্য ধরে রাখার উপর নির্ভর করুন।

একটি গেট পালস পাওয়ার পরে, ডিভাইসটি একটি পরিবাহী অবস্থায় প্রবেশ করে এবং গেট সিগন্যালটি সরানো হলেও কাজ চালিয়ে যায়।হোল্ডিং-কারেন্ট থ্রেশহোল্ডের নীচে কারেন্ট কমে যাওয়ার পরেই পরিবাহী বন্ধ হয়ে যায়।

যেহেতু সক্রিয়করণ এবং নিষ্ক্রিয়করণ বিভিন্ন বৈদ্যুতিক অবস্থার অধীনে ঘটে, তাই থাইরিস্টর হিস্টেরেসিসের মতো আচরণ প্রদর্শন করে।

কর্মক্ষমতা প্রভাবিত মূল পরামিতি

• ল্যাচিং কারেন্ট: ট্রিগার করার পরপরই ন্যূনতম কারেন্ট প্রয়োজন।

• হোল্ডিং কারেন্ট: সঞ্চালন বজায় রাখার জন্য ন্যূনতম কারেন্ট প্রয়োজন।

• গেট ট্রিগার কারেন্ট: ডিভাইসটি সক্রিয় করতে কারেন্ট প্রয়োজন।

• ব্লকিং ভোল্টেজ: সর্বাধিক অফ-স্টেট ভোল্টেজ ক্ষমতা।

উদাহরণ ডিভাইস নির্বাচন দৃশ্যকল্প

আবেদন	প্রস্তাবিত ডিভাইস	কারণ
ফ্যানের গতি নিয়ন্ত্রক	BT136 TRIAC	দ্বিমুখী এসি সুইচিং ক্ষমতা
শিল্প মোটর নিয়ন্ত্রণ	TYN612 SCR	উচ্চ ভোল্টেজ এবং বর্তমান পরিচালনার ক্ষমতা
শিক্ষাগত সার্কিট	TIC106 SCR	সহজ কম শক্তি অপারেশন এবং অ্যাক্সেসযোগ্যতা

নির্বাচন প্রক্রিয়া প্রায়শই ডিভাইসটি অপারেটিং পরিবেশের সাথে কীভাবে যোগাযোগ করে তার উপর নির্ভর করে।

যেমন, একটি পরিবারের ফ্যান গতি নিয়ন্ত্রক বা হালকা dimmer সাধারণত ব্যবহার করে BT136 TRIAC কারণ এর দ্বিমুখী সুইচিং ক্ষমতা এসি নিয়ন্ত্রণকে সহজ করে।যেহেতু বিকল্প কারেন্ট উভয় দিকে প্রবাহিত হয়, তাই একটি TRIAC অতিরিক্ত স্যুইচিং উপাদানের প্রয়োজন ছাড়াই এসি চক্রের উভয় অংশের সময় পরিচালনা করতে পারে।এই বৈশিষ্ট্যটি সার্কিটের জটিলতা হ্রাস করে এবং কমপ্যাক্ট কনজিউমার ইলেকট্রনিক্সে বাস্তবায়নকে আরও বাস্তব করে তোলে।

শিল্প মোটর-নিয়ন্ত্রণ সিস্টেম পরিবর্তে অনুকূল হতে পারে TYN612 SCR, যা উচ্চ শক্তির অবস্থা এবং আরও চাহিদাপূর্ণ অপারেটিং পরিবেশ পরিচালনা করার জন্য ডিজাইন করা হয়েছে।বৃহত্তর বর্তমান লোড এবং পাওয়ার রেগুলেশন প্রয়োজনীয়তা জড়িত অ্যাপ্লিকেশনগুলি প্রায়ই শক্তিশালী সুইচিং ক্ষমতা এবং উন্নত দৃঢ়তা থেকে উপকৃত হয়।

শিক্ষামূলক প্রকল্প এবং কম শক্তি নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য, TIC106 SCR এর সহজ অপারেটিং আচরণ এবং পরীক্ষার জন্য অ্যাক্সেসযোগ্যতার কারণে এটি একটি ব্যবহারিক বিকল্প হিসাবে রয়ে গেছে।এটি প্রায়শই প্রাথমিক সুইচিং সার্কিটে ব্যবহৃত হয় যেখানে বোঝার সহজতা এবং বাস্তবায়ন গুরুত্বপূর্ণ।

এই অ্যাপ্লিকেশন-ভিত্তিক পদ্ধতিটি দেখায় যে ডিভাইস নির্বাচন শুধুমাত্র বৈদ্যুতিক বৈশিষ্ট্যের উপর নয় বরং সিস্টেমের প্রয়োজনীয়তা, অপারেটিং শর্তাবলী এবং ব্যবহারিক নকশা বিবেচনার উপরও নির্ভর করে।

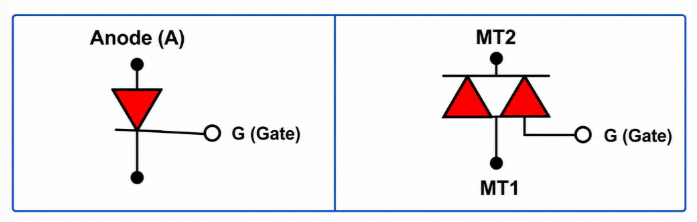

চিত্র 7. SCR এবং TRIAC প্রতীক বিভিন্ন সুইচিং স্ট্রাকচার দেখাচ্ছে

SCR বনাম TRIAC

বৈশিষ্ট্য	SCR	TRIAC
বর্তমান দিক	এক দিক	দুটি দিক
এসি সুইচিং	লিমিটেড	চমৎকার
ডিসি অ্যাপ্লিকেশন	সাধারণ	কম সাধারণ
পাওয়ার কন্ট্রোল	উচ্চ	পরিমিত
সাধারণ ব্যবহার	শিল্প ব্যবস্থা	বাণিজ্যিক ইলেকট্রনিক ডিভাইস

তুলনাকারী এবং স্মিট ট্রিগার সার্কিটে হিস্টেরেসিস

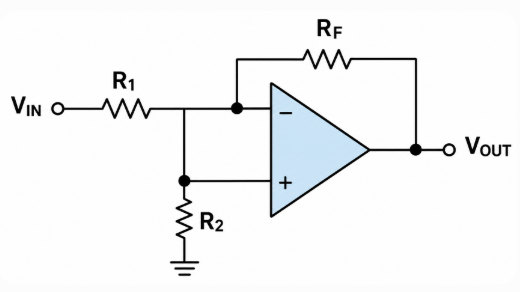

চিত্র 8. হিস্টেরেসিসের জন্য ইতিবাচক প্রতিক্রিয়া ব্যবহার করে তুলনাকারী সার্কিট

তুলনাকারী সার্কিটগুলি ইলেকট্রনিক্সে হিস্টেরেসিস-এর সবচেয়ে সাধারণ ব্যবহারিক প্রয়োগগুলির মধ্যে একটি প্রতিনিধিত্ব করে।তাদের উদ্দেশ্য হল একটি রেফারেন্স ভোল্টেজের সাথে একটি ইনপুট সংকেত তুলনা করা এবং তুলনা ফলাফল অনুযায়ী একটি আউটপুট তৈরি করা।

বাস্তব সিস্টেমগুলি প্রায়শই বৈদ্যুতিক শব্দ, লহরী এবং সংকেত ওঠানামা ধারণকারী পরিবেশে কাজ করে।এই অবস্থার অধীনে, প্রান্তিক স্তরের কাছাকাছি ছোট v ariat আয়নগুলি আউটপুট সামঞ্জস্যকে প্রভাবিত করতে পারে।

হিস্টেরেসিস পৃথক সুইচিং স্তর তৈরি করে থ্রেশহোল্ড আচরণের উন্নতি করে, তুলনাকারী সার্কিটগুলিকে পরিবর্তিত সংকেত পরিস্থিতিতে আরও নির্ভরযোগ্যভাবে কাজ করার অনুমতি দেয়।

তুলনাকারী কর্মক্ষমতা তুলনা

প্যারামিটার	ছাড়া হিস্টেরেসিস	সঙ্গে হিস্টেরেসিস
মিথ্যা ট্রিগারিং	ঘন ঘন	ন্যূনতম
সুইচিং স্থায়িত্ব	দরিদ্র থ্রেশহোল্ড কাছাকাছি	স্থিতিশীল
রিলে চ্যাটার	সাধারণ	বিরল
শব্দ সংবেদনশীলতা	উচ্চ	হ্রাস করা হয়েছে
আউটপুট নির্ভরযোগ্যতা	পরিমিত	উন্নত

তুলনাটি দেখায় কেন হিস্টেরেসিস সাধারণত সেন্সর ইন্টারফেস, এমবেডেড সিস্টেম এবং শিল্প নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

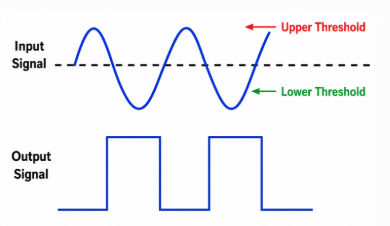

চিত্র-9. উর্ধ্ব এবং নিম্ন থ্রেশহোল্ড ব্যবহার করে স্মিট ট্রিগার অপারেশন

স্মিট ট্রিগার অপারেশন বোঝা

একটি শ্মিট ট্রিগার হিস্টেরেসিস তৈরি করতে ইচ্ছাকৃতভাবে ইতিবাচক প্রতিক্রিয়া ব্যবহার করে, তাই এটি একটি একক থ্রেশহোল্ড ভোল্টেজে স্যুইচ করে না।পরিবর্তে, এটি দুটি ভিন্ন সুইচিং পয়েন্ট ব্যবহার করে: একটি উপরের থ্রেশহোল্ড ভোল্টেজ এবং একটি নিম্ন প্রান্তিক ভোল্টেজ।এটি সিগন্যাল ট্রানজিশনকে ক্লিনার এবং আরো স্থিতিশীল করে তোলে।ব্যবহারিক এমবেডেড সিস্টেমে, স্মিট ট্রিগারগুলি প্রায়শই সেন্সর ইন্টারফেস এবং যান্ত্রিক সুইচ ইনপুটগুলিতে যুক্ত করা হয় কারণ ছোট সংকেত ওঠানামা, শব্দ বা যোগাযোগ বাউন্স অন্যথায় একাধিক অনিচ্ছাকৃত আউটপুট ট্রানজিশন তৈরি করতে পারে।

অপ-অ্যাম্প এবং পাওয়ার ইলেকট্রনিক্সে হিস্টেরেসিস

অপারেশনাল পরিবর্ধক সেন্সিং সিস্টেম, সিগন্যাল প্রসেসিং এবং এনালগ কন্ট্রোল সার্কিটে ব্যাপকভাবে ব্যবহৃত হয় কারণ তাদের সংবেদনশীলতা এবং পরিবর্ধন ক্ষমতা।যখন ইনপুট সংকেত ধীরে ধীরে পরিবর্তিত হয় বা প্রান্তিক অবস্থার কাছাকাছি কাজ করে, তখন ছোট ওঠানামা সুইচিং সামঞ্জস্যকে প্রভাবিত করতে পারে এবং অস্থির আউটপুট আচরণ তৈরি করতে পারে।

কর্মক্ষমতা উন্নত করতে, op-amp সার্কিটগুলি প্রায়ই ইতিবাচক প্রতিক্রিয়া নেটওয়ার্কের মাধ্যমে হিস্টেরেসিস প্রবর্তন করে।এই পদ্ধতিটি পৃথক সক্রিয়করণ এবং নিষ্ক্রিয়করণ থ্রেশহোল্ড তৈরি করে, যা পরিবর্তনশীল ইনপুট অবস্থার অধীনে স্যুইচিং আচরণকে আরও নিয়ন্ত্রিত থাকতে দেয়।

হিস্টেরেসিসের একটি বাস্তব উদাহরণ দেখা যায় স্মার্ট এয়ার কন্ডিশনার সিস্টেম.

একটি লক্ষ্য রুম তাপমাত্রা সঙ্গে একটি সিস্টেম বিবেচনা করুন 26°C.হিস্টেরেসিস উইন্ডো ছাড়া, সেট পয়েন্টের চারপাশে সামান্য তাপমাত্রার ওঠানামা বারবার কম্প্রেসার অপারেশনকে ট্রিগার করতে পারে।

উদাহরণ অপারেটিং অবস্থার মধ্যে কুলিং অ্যাক্টিভেশন অন্তর্ভুক্ত 28°C এবং কুলিং নিষ্ক্রিয়করণ এ 24°C.

এই 4°C বিচ্ছেদ একটি হিস্টেরেসিস উইন্ডো তৈরি করে যা অপ্রয়োজনীয় সুইচিং কার্যকলাপকে হ্রাস করে এবং অবস্থা পরিবর্তন করার আগে সিস্টেমটিকে একটি বিস্তৃত তাপমাত্রা পরিসরে কাজ করার অনুমতি দেয়।

তুলনামূলক সিস্টেম আচরণ

নিয়ন্ত্রণ পদ্ধতি	কম্প্রেসার প্রতি ঘণ্টায় সাইকেল	প্রভাব
হিস্টেরেসিস ছাড়া	উচ্চ	বর্ধিত সংকোচকারী পরিধান এবং অস্থির অপারেশন
4°C হিস্টেরেসিস উইন্ডো সহ	নিম্ন	উন্নত দক্ষতা এবং হ্রাস স্যুইচিং কার্যকলাপ

উপরের মানগুলি নির্দিষ্ট পরিমাপের পরিবর্তে তুলনামূলক অপারেটিং আচরণের প্রতিনিধিত্ব করে কারণ ঘরের আকার, তাপীয় অবস্থা, নিরোধক গুণমান এবং পরিবেশগত কারণগুলির উপর ভিত্তি করে পরিবর্তনের ফ্রিকোয়েন্সি পরিবর্তিত হয়।

তবুও, তুলনা একটি গুরুত্বপূর্ণ নকশা নীতি প্রদর্শন করে।সংকীর্ণ বা অনুপস্থিত হিস্টেরেসিস রেঞ্জ সহ সিস্টেমগুলি বারবার প্রান্তিক অবস্থার কাছাকাছি যেতে পারে, বৈদ্যুতিক চাপ বাড়ায় এবং দীর্ঘমেয়াদী উপাদানের আয়ু হ্রাস করতে পারে।বিস্তৃত অপারেটিং উইন্ডোগুলি সাধারণত সাইক্লিং ফ্রিকোয়েন্সি হ্রাস করে এবং অপারেটিং ধারাবাহিকতা উন্নত করে।

ব্যবহারিক সিস্টেমে, কম সুইচিং কার্যকলাপ শক্তি দক্ষতা উন্নত করতে পারে, তাপীয় চাপ হ্রাস করতে পারে এবং দীর্ঘ কম্প্রেসার জীবনকে সমর্থন করতে পারে।অনুরূপ নিয়ন্ত্রণ পদ্ধতি ব্যাপকভাবে পরিবেশগত ব্যবস্থা, শিল্প তাপমাত্রা নিয়ন্ত্রণ, এবং ভোক্তা ইলেকট্রনিক্সে ব্যবহৃত হয় যেখানে স্থিতিশীল থ্রেশহোল্ড আচরণ গুরুত্বপূর্ণ।

এই উদাহরণটি দেখায় যে কীভাবে হিস্টেরেসিস শুধুমাত্র সার্কিট আচরণকেই প্রভাবিত করে না বরং বাস্তব-বিশ্বের সিস্টেমের কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতাকেও প্রভাবিত করে।

হিস্টেরেসিস এর পরিমাপ এবং বৈশিষ্ট্য

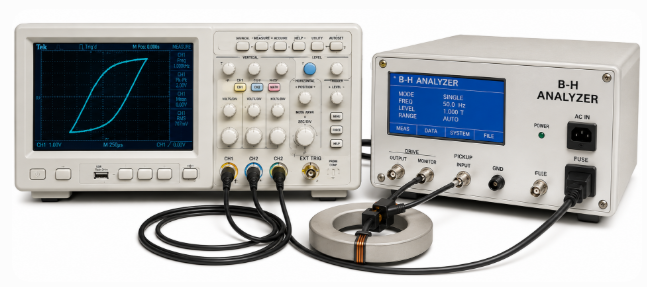

চিত্র-10. হিস্টেরেসিস পরিমাপের জন্য অসিলোস্কোপ এবং বি-এইচ বিশ্লেষক

হিস্টেরেসিস পরিমাপ পরিবর্তিত অপারেটিং অবস্থার অধীনে উপাদানগুলি কীভাবে আচরণ করে তা মূল্যায়ন করতে সহায়তা করে।হিস্টেরেসিস বিদ্যমান কিনা তা সহজভাবে সনাক্ত করার পরিবর্তে, পরিমাপগুলিও নির্ধারণ করে যে এটি পরিবর্তনের আচরণ, দক্ষতা এবং দীর্ঘমেয়াদী কর্মক্ষমতাকে কতটা দৃঢ়ভাবে প্রভাবিত করে।

বিশ্লেষণ করা সিস্টেমের উপর নির্ভর করে বিভিন্ন সরঞ্জাম ব্যবহার করা হয়:

• অসিলোস্কোপ - কম্প্যারেটর এবং স্মিট ট্রিগারের মতো সার্কিটে সুইচিং থ্রেশহোল্ড এবং সিগন্যাল আচরণ কল্পনা করে।

• B-H কার্ভ বিশ্লেষক - জবরদস্তি, স্থিরতা এবং হিস্টেরেসিস ক্ষতি পরিমাপ করে চৌম্বকীয় পদার্থের মূল্যায়ন করে।

• ম্যাগনেটিক ক্যারেক্টারাইজেশন সিস্টেম - গবেষণা এবং স্টোরেজ প্রযুক্তিতে চৌম্বকীয় আচরণ অধ্যয়ন করুন।

• স্বয়ংক্রিয় পরীক্ষা ব্যবস্থা - পুনরাবৃত্তিযোগ্যতা এবং বড় আকারের উপাদান পরীক্ষা উন্নত করুন।

সাধারণ পরিমাপ অন্তর্ভুক্ত:

• জবরদস্তি - অবশিষ্ট চুম্বককরণ অপসারণের জন্য চৌম্বক ক্ষেত্রের শক্তি প্রয়োজন

• রিটেনটিভিটি - ক্ষেত্র অপসারণের পরে অবশিষ্ট চুম্বকীয়করণ

• হিস্টেরেসিস রেঞ্জ - স্যুইচিং থ্রেশহোল্ডের মধ্যে বিচ্ছেদ

• স্যুইচিং থ্রেশহোল্ড - মানগুলি যা রাজ্যের পরিবর্তনগুলিকে ট্রিগার করে৷

পরিমাপের ফলাফল সরাসরি উপাদান নির্বাচন এবং সিস্টেম নকশা প্রভাবিত করে।অত্যধিক হিস্টেরেসিস ক্ষতি তাপ উত্পাদন বৃদ্ধি করতে পারে, যখন খারাপভাবে নির্বাচিত থ্রেশহোল্ড অপারেটিং ধারাবাহিকতা হ্রাস করতে পারে।

ইলেকট্রনিক ডিজাইনে হিস্টেরেসিস অপ্টিমাইজ করা

হিস্টেরেসিস বনাম নন-হিস্টেরেটিক সিস্টেম

বৈশিষ্ট্য	হিস্টেরেসিস	অ-হিস্টেরেটিক
গোলমাল রোগ প্রতিরোধ ক্ষমতা	উচ্চ	কম
স্থিতিশীলতা	ভালো	কম স্থিতিশীল
সুইচিং ফ্রিকোয়েন্সি	নিম্ন	উচ্চতর
সংবেদনশীলতা	নিম্ন	উচ্চতর
মিথ্যা ট্রিগারিং	হ্রাস করা হয়েছে	আরও সাধারণ
দীর্ঘমেয়াদী নির্ভরযোগ্যতা	ভালো	হ্রাস করা হয়েছে

এই তুলনাটি ব্যাখ্যা করে কেন হিস্টেরেসিস ইচ্ছাকৃতভাবে অনেক ব্যবহারিক সিস্টেমে চালু করা হয়।

বৈদ্যুতিক শব্দ, অপারেটিং তাপমাত্রা, লোড v ariat আয়ন, স্যুইচিং গতি, তাপীয় অবস্থা এবং প্রতিক্রিয়া প্রয়োজনীয়তা সহ হিস্টেরেসিস আচরণকে বেশ কয়েকটি কারণ প্রভাবিত করে।আদর্শ নকশা ভারসাম্য নির্দিষ্ট অ্যাপ্লিকেশন এবং অপারেটিং পরিবেশের উপর নির্ভর করে।

চ্যালেঞ্জ এবং ভবিষ্যতের গবেষণার দিকনির্দেশ

যদিও হিস্টেরেসিস সিস্টেমের আচরণকে উন্নত করে, এটি ডিজাইনের চ্যালেঞ্জও তৈরি করতে পারে কারণ ডিভাইসগুলি ছোট হয়ে যায় এবং উচ্চ গতিতে কাজ করে।

হিস্টেরেসিস সম্পর্কিত বর্তমান চ্যালেঞ্জগুলির মধ্যে রয়েছে চৌম্বকীয় সিস্টেমে শক্তির ক্ষতি, তাপ উত্পাদন, উপাদান বার্ধক্যের প্রভাব, মডেলিং জটিলতা এবং উচ্চ অপারেটিং ফ্রিকোয়েন্সিতে বর্ধিত ক্ষতি।এই সীমাবদ্ধতা সামগ্রিক দক্ষতা, নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী সিস্টেম কর্মক্ষমতা প্রভাবিত করতে পারে।

চলমান গবেষণা কম-ক্ষতির চৌম্বকীয় উপকরণ, এআই-সহায়তা অপ্টিমাইজেশান কৌশল, স্পিনট্রনিক মেমরি প্রযুক্তি, অভিযোজিত হিস্টেরেসিস নিয়ন্ত্রণ পদ্ধতি এবং উন্নত সেমিকন্ডাক্টর সিস্টেমগুলি অন্বেষণ করে চলেছে৷এই উন্নয়নগুলির লক্ষ্য দক্ষতা উন্নত করা, ক্ষতি কমানো এবং আরও বুদ্ধিমান সিস্টেম আচরণকে সমর্থন করা।

ভবিষ্যতের ইলেকট্রনিক সিস্টেমগুলি ক্রমবর্ধমান অভিযোজিত হিস্টেরেসিস কৌশলগুলি গ্রহণ করতে পারে যা পরিবর্তিত অবস্থার সাথে স্বয়ংক্রিয়ভাবে অপারেটিং আচরণকে সামঞ্জস্য করে।যেহেতু ডিভাইসগুলি গতি এবং জটিলতায় অগ্রসর হচ্ছে, দক্ষ হিস্টেরেসিস নিয়ন্ত্রণ ইলেকট্রনিক সিস্টেম ডিজাইনে একটি গুরুত্বপূর্ণ বিবেচনা থাকবে।

উপসংহার

হিস্টেরেসিস স্থিতিশীলতা উন্নত করে এবং অবাঞ্ছিত সুইচিং আচরণ হ্রাস করে ইলেকট্রনিক সিস্টেমগুলিকে আরও নির্ভরযোগ্যভাবে কাজ করতে সহায়তা করে।এটি ব্যাপকভাবে চৌম্বকীয় উপকরণ, অর্ধপরিবাহী ডিভাইস, নিয়ন্ত্রণ ব্যবস্থা এবং পাওয়ার ইলেকট্রনিক্সে ব্যবহৃত হয় যেখানে অপারেটিং অবস্থা ক্রমাগত পরিবর্তিত হয়।যদিও এটি কিছু অ্যাপ্লিকেশনে শক্তির ক্ষতির পরিচয় দিতে পারে, সঠিক হিস্টেরেসিস ডিজাইন দক্ষতা এবং দীর্ঘমেয়াদী কর্মক্ষমতা উন্নত করতে পারে।হিস্টেরেসিস বোঝা সার্কিট ডিজাইন এবং সিস্টেম অপ্টিমাইজেশানে আরও ভাল সিদ্ধান্ত নেওয়ার অনুমতি দেয়।
